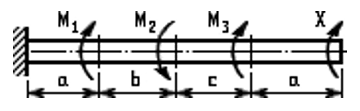

К стальному валу приложены три известных момента : М1 , М2 , М3 . Т р е б у е т с я : 1. Установить, при каком значении момента X угол поворота правого концевого сечения вала равен нулю. 2. Для найденного значения X построить эпюру крутящих моментов.

К  стальному  валу  приложены  три  известных  момента :   М1 , М2 , М3 .

Т р е б у е т с я  :

1.   Установить,   при   каком   значении   момента   X   угол   поворота   правого концевого   сечения   вала   равен   нулю.

2.   Для   найденного   значения   X   построить   эпюру   крутящих   моментов.

3.   При  заданном  значении   [ τ ]   определить  диаметр  вала  из  расчета  на прочность  и  округлить  его  значение  до  ближайшего,  равного : 30 ,   35 ,   40 ,   45 ,   50 ,   60 ,   70 ,   80 ,   90 ,   100   мм .

4.   Построить   эпюру   углов   закручивания .

5.   Найти   наибольший   относительный   угол   закручивания   ( на 1 м ) .

a = 2 м

b = 1,4 м

c = 1,3 м

М1 = 2000 Нм

М2 =1400 Нм

М3 =1300 Нм

[ τ ] = 45 мПа
