К стальному валу приложены три известных момента: М₁, М₂, М₃.

Требуется:

1) установить, при каком значении момента Х угол поворота правого концевого сечения вала равен нулю:

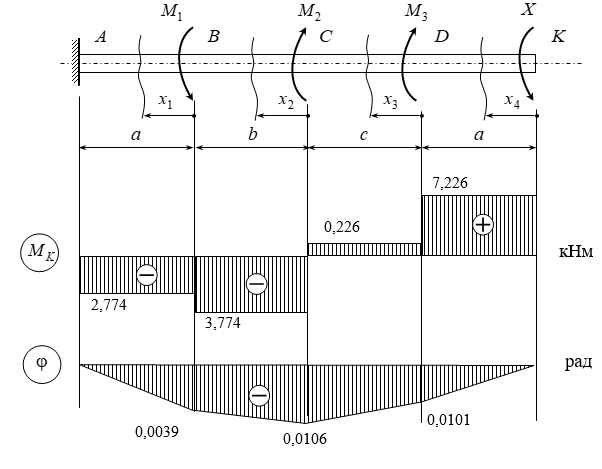

2) для найденного значения Х построить эпюру крутящих моментов:

3) при заданном значении [τ] определить диаметр вала из расчета на прочность и округлить его до ближайшего, равного: 30,35, 40, 45, 50, 60, 70, 80, 90, 100 мм;

4) построить эпюру углов закручивания;

5) найти наибольший относительный угол закручивания (на 1 м).

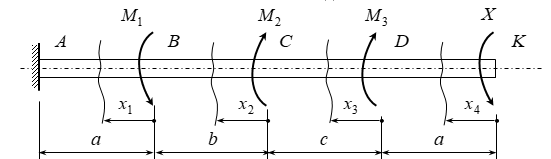

Схема VII a=1,10 м, b=1,40 м , c=1,70 м, М₁=1,0 кНм,

М₂=4,0 кНм,М₃=7,0 кНм, [τ]=45,0 МПа.
