К стальному валу приложены три известных момента: М1, М2, М3. Требуется: 1) установить, при каком значении момента Х угол поворота правого концевого сечения вала равен нулю:

К стальному валу приложены три известных момента: М₁, М₂, М₃.

Требуется:

1) установить, при каком значении момента Х угол поворота правого концевого сечения вала равен нулю:

2) для найденного значения Х построить эпюру крутящих моментов:

3) при заданном значении [τ] определить диаметр вала из расчета на прочность и округлить его до ближайшего, равного:

30,35 40, 45, 50, 60, 70, 80, 90, 100 мм;

4) построить эпюру углов закручивания;

5) найти наибольший относительный угол закручивания (на 1 м).

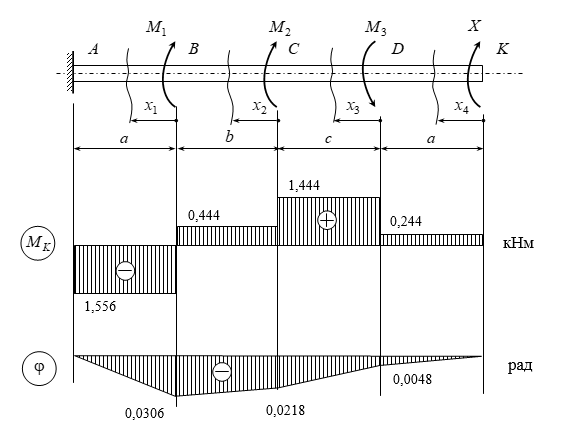

Схема I:

a=2,00 м, b=2,00 м , c=1,20 м, М₁=2000 Нм=2,0 кНм,

М₂=1000 Нм= 1,0 кНм, М₃=1200 Нм= 1,2 кНм, [τ]=50,0 МПа.
