Условие задачи
К стальному валу приложены три известных момента: М1, М2, М3.
Требуется:
1) установить, при каком значении момента Х угол поворота правого концевого сечения вала равен нулю:
2) для найденного значения Х построить эпюру крутящих моментов:
3) при заданном значении [t] определить диаметр вала из расчета на прочность и округлить его до ближайшего, равного: 30,35 40, 45, 50, 60, 70, 80, 90, 100 мм;
4) построить эпюру углов закручивания;
5) найти наибольший относительный угол закручивания (на 1 м).

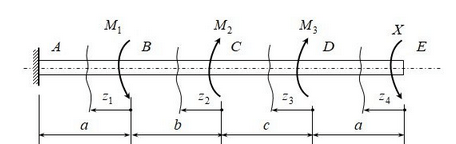

Схема VII a=1,10 м, b=1,20 м , c=1,70 м, М1=1100 Нм=1,1 кНм,
М2=1200 Нм=1,2 кНм, М3=1700 Нм=1,7 кНм, [t]=35,0 МПа.
Ответ

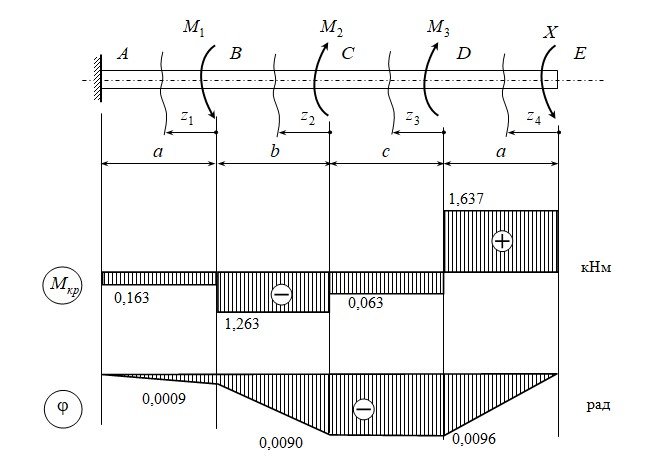

Рис. 1
Поворот правого сечения вала:
Из условия находим:
