К стальному валу приложены три известных момента (рис.1 ) Требуется: 1. Установить, при каком значении момента X угол закручивания правого концевого сечения вала равен нулю.

Дата добавления: 17.08.2024

Условие задачи

К стальному валу приложены три известных момента Т1, Т2, Т3 (рис.1 )

Требуется:

1. Установить, при каком значении момента X угол закручивания правого концевого сечения вала равен нулю.

2. Построить эпюру крутящих моментов.

         3. При заданном значении    определить диаметр вала из расчета на прочность и округлить его значение до ближайшего равного: 30, 35, 40, 45, 50, 60, 70, 80, 90, 100  мм.

          4. Построить эпюру углов закручивания, найти наибольший относительный угол закручивания и проверить вал на жесткость при

a = 1,1  м ; b = 1,2м ;  c=1,1 м ; T1= 1100 Нм ; T2= 1000 Нм  ;T3= 1200 Нм  ;

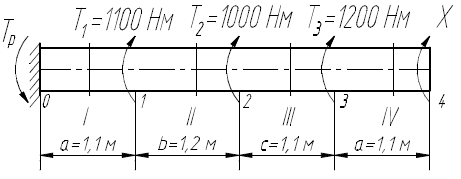

Рис.1

Ответ

1. Задача является статически неопределимой, так как невозможно определить из одного уравнения равновесия два неизвестных момента Tp и X. Для решения составим одно уравнение статики и одно уравнение совместности деформации. Уравнение статики представляем в виде уравнения моментов относительно продольной оси вала

Угол закручивания правого концевого сечения может быть выражен как алгебраическая...
