  4. К стальному валу приложены три известных момента: T1, T2, T3, на расстоянии a, b, c. Требуется: 1. Установить, при каком з...

К стальному валу приложены три известных момента: T1, T2, T3, на расстоянии a, b, c. Требуется: 1. Установить, при каком значении момента X угол закручивания правого концевого сечения вала равен нулю.

«К стальному валу приложены три известных момента: T1, T2, T3, на расстоянии a, b, c. Требуется: 1. Установить, при каком значении момента X угол закручивания правого концевого сечения вала равен нулю.»
  • Сопротивление материалов

Условие:

К стальному валу приложены три известных момента: T1, T2, T3, на расстоянии a, b, c.

Требуется:

1. Установить, при каком значении момента X угол закручивания правого концевого сечения вала равен нулю.

 2. Построить эпюру крутящих моментов.

3. При заданном значении τadm определить диаметр вала из расчета на прочность и округлить его величину до ближайшего большого, соответственно равного 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 мм.

 4. Построить эпюру углов закручивания.

5. Найти наибольший относительный угол закручивания и проверить вал на жесткость при θadm = 1,5 град/м.

Исходные данные:

Решение:

Дано:

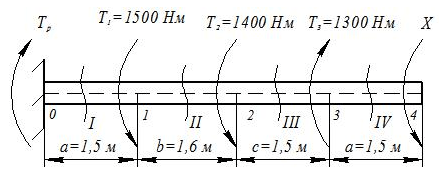

Рис. 1.Стальной вал

1. Для решения составим одно уравнение статики и одно уравнение совместности деформации. Уравнение статики представляем в виде уравнения моментов относительно продольной оси ва...
