К стальному валу с круглым поперечным сечением приложены внешние скручивающие моменты М1, М2,М3, М4. Требуется найти: 1. Построить эпюру крутящих моментов .
«К стальному валу с круглым поперечным сечением приложены внешние скручивающие моменты М1, М2,М3, М4. Требуется найти: 1. Построить эпюру крутящих моментов .»
- Сопротивление материалов
Условие:

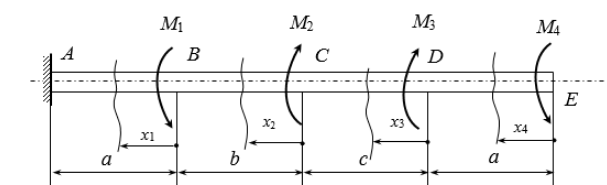

К стальному валу с круглым поперечным сечением приложены внешние скручивающие моменты
.
Требуется найти:

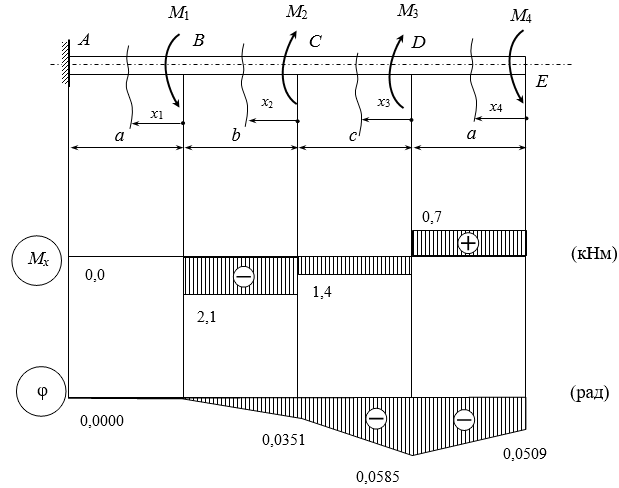

1. Построить эпюру крутящих моментов
.
2. При заданном значении допускаемого касательного напряжения
определить диаметр вала
из расчёта на прочность.
3. Построить эпюру углов закручивания
.
4. Найти наибольший относительный угол закручивания
.
Дано: номер схемы VII
a=1,1 м, b=1,7 м, c=1,7 м, М1=2,1 кНм, М2=0,7 кНм, М3=2,1 кНм, М4=0,7 кНм,
=80,0 МПа
Решение:
Из условия равновесия определим крутящие моменты в сечениях вала:
