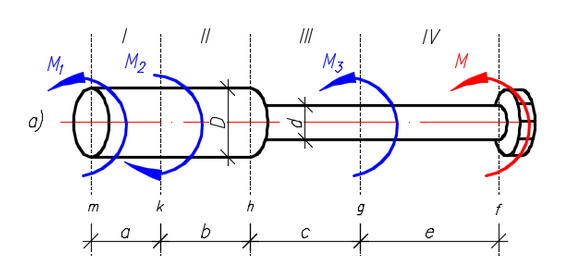

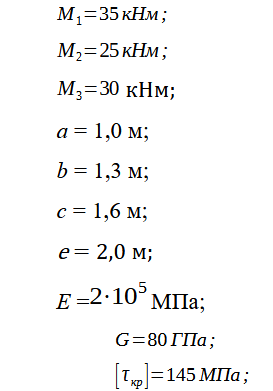

К ступенчатому валу из стали Ст6 с отношением диаметров D/d=2 приложены крутящие моменты, как показано на рисунке 2.1, а. Из условия прочности при кручении требуется определить диаметры вала. Построить эпюру углов закручивания.

1) построить эпюры изгибающих моментов от сил, действующих соответственно в вертикальной и горизонтальной плоскостях, и эпюру приведенных моментов; 2) подобрать размеры прямоугольного поперечного сечения при заданном соотношении его сторон;

Требуется: начиная с незакрепленного края стержня, разбить его на характерные участки – в зависимости от схемы приложения нагрузок и изменения поперечного сечения;

Расчетная схема сечения стержня представлена на рисунке 5а. Исходные данные: а = 4 см, [σp] = 60 МПа, [σc]= 140 МПа. Требуется определить величину допускаемой нагрузки Р.
