Условие задачи
Консольная балка АВ нагружена сосредоточенной силой F, распределенной нагрузкой, интенсивностью q, и парой сил с моментом М.
Исходные данные:
F=10 Н; q=10 Н/м; M=10 Н·м; а=0,4 м; b=0,6 м; c=0,8 м.
Определить силы реакции. Построить эпюры.
Ответ

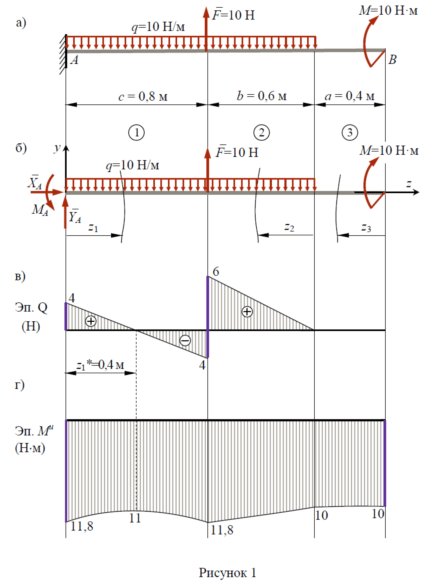

1) Покажем нагружаемую балку в условном масштабе и действующие на нее внешние силы и момент на рисунке 1, а.
2) Освобождаем балку от опоры А (рис.1,а) и заменяем ее действие на балку реакциями (рис.1,б). Определяем силы реакции глухой заделки в точке А: XA; YA; MA из уравнения равновесия (три уравнения статики):
