Условие задачи
Конструкция образована тремя стержнями, расположенными в одной плоскости. К узлу C, изображенной на рисунке стержневой системы, приложена внешняя сила F.
Применяя метод сил, найти усилия в стержнях.
1. Определить усилия в стержнях статически определимой конструкции,
полученной отбрасыванием "лишнего" стержня.
2. Определить усилия в стержнях статически определимой конструкции под действием единичной пробной силы, направленной вдоль отброшенного стержня.
3. Сформулировать условие равенства нулю смещения узла C под действием внешней нагрузки и неизвестного усилия в отброшенном стержне. Найти усилие в отброшенном стержне.
4. Найти усилия в двух других стержнях.

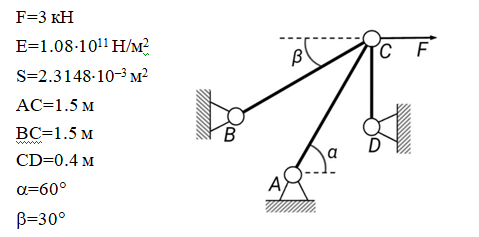

В расчетах принять:
Ответ

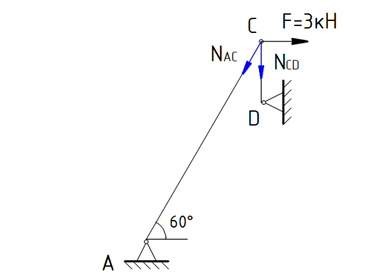

1. Определим усилия в стержнях статически определимой конструкции, полученной отбрасыванием "лишнего" стержня. Отбросим стержень ВС.

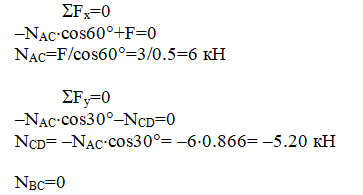

Составим уравнения равновесия:
2. Определим усилия в стержнях статиче...
