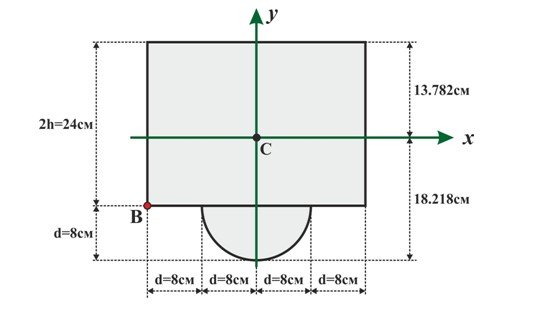

Короткая чугунная колонна внецентренно сжимается силой P, приложенной в точке B. Требуется: Определить положение нейтральной линии. Вычислить наибольшие растягивающие и наибольшие сжимающие напряжения, выразив их через силу и размеры сечения.

Построить эпюры поперечных сил «Q» и изгибающих моментов «Мх». Подобрать из условия прочности по допускаемым напряжениям сложное поперечное сечение, изображённое справа от схемы.

Проверить прочность сварных швов. Исходные данные для расчета принять согласно полученному варианту по табл. 1 и рис. 2. Вычертить проушину и циклограмму нагружения на миллиметровой бумаге в удобном масштабе.

Для стального ступенчатого стержня требуется: 1. Определить продольные силы по его длине и построить эпюру продольных сил.
