Кручение вала круглого и некруглого поперечного сечения 1. Изобразить схему бруса в масштабе, указав буквенные и числовые значения заданных величин и оставив рядом место для эпюр.

Кручение вала круглого и некруглого поперечного сечения.

1. Изобразить схему бруса в масштабе, указав буквенные и числовые значения заданных величин и оставив рядом место для эпюр.

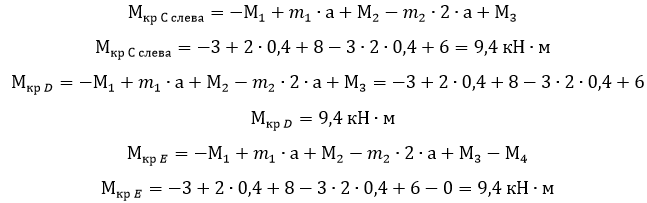

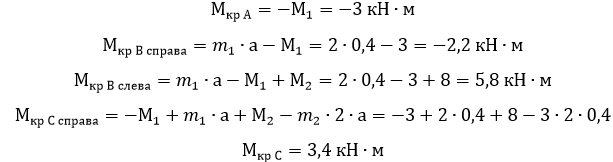

2. Под расчетной схемой построить эпюру крутящего момента Мкрz.

3. Определить наибольшие касательные напряжения. В брусе с прямоугольным сечением момент сопротивления кручению определяется по формуле: W =ahb².

4. Построить эпюру углов закручивания по длине вала, если модуль сдвига G = 8·10⁵ МПа.

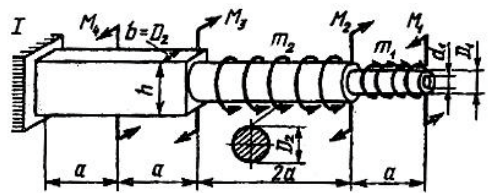

Схема 10
