Условие:

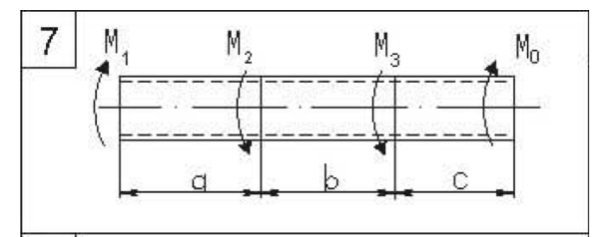

Кручение валов круглого сечения.

Стальной вал трубчатого сечения равномерно вращается со скоростью n

об/мин. и находится под действием 4-х скручивающих внешних моментов, соответствующих передаваемым мощностям N0, N1, N2, N3.

Требуется:

1. Определить скручиваемые моменты M0, M1, M2, M3.

2. Построить эпюру крутящих моментов MK.

3. Определить наружный D и внутренний d диаметры полого вала (α=

d/D) из условия прочности по заданному допускаемому напряжению [τ] и из

условия жёсткости, если допускаемый относительный угол закручивания [θ] =

0,25° на погонный метр (из двух полученных значений принять наибольший

диаметр).

4. Построить эпюру углов закручивания, приняв левый торец вала за неподвижный.

5. Исследовать напряжённое состояние элемента, расположенного на поверхности вала в окрестности точек первого участка.

Задано

Решение:

...
