Условие:

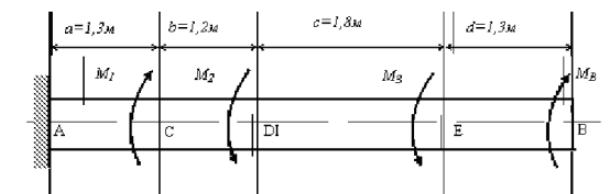

Круглый стальной брус с заделкой с одной стороны нагружен тремя моментами М1, М2, М3 (см. рис)
и моментом МВ
а = 1,3 м, b = 1,2 м, с =1,8 м, d=1,3 м,
М1 =1300 Нм, М2 =1200 Нм, М3 =1800 Нм,
= 55 МПа.

Требуется:
1) определить реактивный момент в заделке бруса и момент в т В считая , что угол закручивания в т
В равен 0 ;
2) построить эпюру крутящих моментов;
3) определить из расчёта на прочность диаметр бруса и округлить его значение до ближайшего
стандартного размера ГОСТ 6636-69;
4) построить эпюру углов поворота;
5) найти наибольший относительный угол закручивания.

Решение:

1. Составляем уравнение совместности деформаций, выражающее мысль о том, что угол поворота
правого концевого сечения равен нулю.

Подставив цифровые значения, получим

отсюда МВ = 1616 Нм.

2. Построение эп...
