Лонжерон несущего винта вертолета представляет собой тонкостенную трубу постоянного поперечного сечения (рис 3.48). Длина лонжерона l= 4 м.

«Лонжерон несущего винта вертолета представляет собой тонкостенную трубу постоянного поперечного сечения (рис 3.48). Длина лонжерона l= 4 м.»
  • Сопротивление материалов

Условие:

Лонжерон несущего винта вертолета представляет собой тонкостенную трубу постоянного поперечного сечения (рис 3.48). Длина лонжерона l= 4 м. Толщина сечения на криволинейном участке δ=1,5мм, толщина вертикальной стенки δ1=2,5мм. Длина средней линии сечения трубы на криволинейном участке S= 0.95 м, площадь ограниченная средней линией сечения Fк=0,03 м2. Труба выполнена из алюминиевого сплава с модулем упругости на сдвиг G=27,7 103 МПа. Лонжерон скручивается моментом Mx=7000 Нм. Определить погонное касательное усилие q касательные напряжения в трубе τ, относительный угол закручивания θ и угол поворота торцевых сечений трубы относительно друг друга φ.

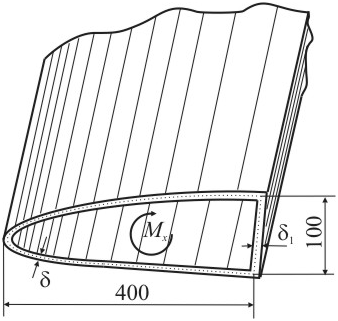

Рисунок 3.48

Решение:

1. Касательные напряжения на криволинейном участке сечения :

2. Поток касательных усилий q:
