На основании исходных данных построить эпюры продольных сил и нормальных напряжений. Определить деформации бруса. Построить эпюру перемещений поперечных сечений стержня.

Дано:

A₁=2100 мм²;

A₂=1700 мм²;

A₃=500 мм²;

F=29 кН;

Е = МПа.

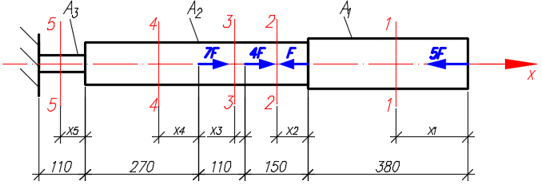

1. Построение эпюры продольных сил

Используя метод сечений определяем продольные усилия.

Сечение 1-1

N₁=-5F=-5∙29=-145 кН;

Сечение 2-2

N₂=-5F-F=-6F=-6∙29=-174 кН;

Сечение 3-3

N₃=-6F+4F=-2F=-2∙29=-58 кН;

Сечение 4-4

N₄=-2F+7F=5F=5∙29=145 кН;

Сечение 5-5

N₅=5F=5∙29=145 кН.

Строим эпюру продольных сил (рис. 1, б).
