На основании исходных данных требуется определить потребный диаметр заклепок и потребное количество заклепок. Вычислить максимальные действующие касательные напряжения сдвига и максимальные действующие нормальные напряжения смятия в стержнях заклепок.

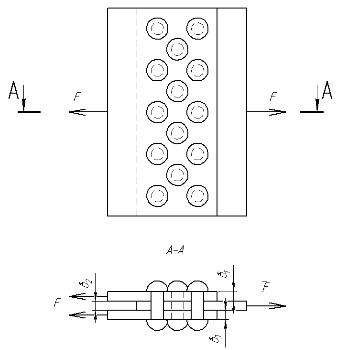

Пакет дюралюминиевых листов общей толщиной s (материал листов Д16Т, [σ] = 250 МПа) соединен многорядным шахматным заклепочным швом (материал заклепок также Д16Т, [σ] = 250 МПа) (рисунок 1).


Рисунок 1

Для листового пакета требуется:

Определить потребный диаметр заклепок (d = 2 · s ) и округлить их до ближайшего большего из ряда (в мм) 1,0; 1,2; 1,6; 1,4; 2,0; 2,5; 3,0; 3,5; 4,0; 5,0; 6,0; 8,0; 10,0; 12,0; 14,0; 16,0; 18,0; 20,0; 22,0; 24,0; 30,0; 36,0.

Из расчета на прочность на сдвиг и смятие определить потребное количество заклепок. Принять для заклепок:

[τ] = 0,5 · [σ]; [σсм] = 2,0 · [σ].

Вычислить максимальные действующие касательные напряжения сдвига и максимальные действующие нормальные напряжения смятия в стержнях заклепок.
