Условие задачи
На основании нижеприведенных данных: построить эпюру крутящих моментов; найти максимальный крутящий момент; провести проверку жесткости вала.
Исходные данные:
М1 = - 0,2 кНм
М2 = 0,4 кНм
а = 0,9 м
b = 1 м
с = 0,5 м
К1 = 0,3
К2 = 1,2
[τ] = 80 МПа
d = 0,8D
G = 8‧10-4 МПа
[θ] = 3°/м = 0, 0523 рад/м
Ответ

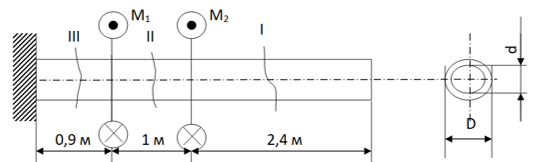

Разбиваем вал на участки
I участок (0 х1 2,4 м); Мкр1 = 0
II участок (0 х2 1м); Мкр1 = М2 = 0,4 кНм
III участок (0 х3 0,9м); Мкр1 = М2 +М1= 0,4 0,2 = 0,2 кНм
Строим эпюру крутящих моментов
