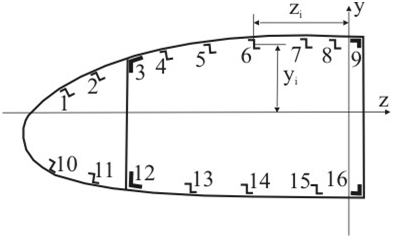

На рисунке 5.16 приведено типовое сечение крыла, которое состоит из двух секций. Обшивка на верхней и нижней поверхности подкреплена z-образными стрингерами. Необходимо определить положение главных центральных осей и вычислить главные центральные моменты инерции.
Рисунок 5.16

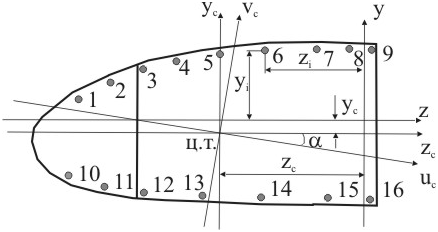

1. Расчетное сечение представим в виде площадей сосредоточенных в центрах тяжести стрингеров, каждое из которых характеризуется площадью Fi, которая складывается из площади стрингера Fстр i и эффективной площади обшивки Fобш i. Также зададим координаты центров тяжести стрингеров zi и yi в выбранной системе координат z-y (рис. 5.17)
Рисунок 5.17
Геометрические характеристики представлены...
