Условие задачи
На стальную балку действует нагрузка в виде сосредоточенной силы F, распределенной силы интенсивностью q и пары сил с моментом М. Расчетная схема балки изображена на рис.1. Требуется :
-Изобразить расчетную схему балки согласно варианту задания, указать на схеме численные значения нагрузки, линейные размеры.
-Определить Поперечную силу Qy и изгибающий момент Mz на участках балки и построить эпюры. Определить положение опасного сечения
-Записать условие прочности при изгибе по нормальным напряжениям
-Определить осевой момент сопротивления поперечного сечения балки Wz
-Для заданных форм поперечного сечения балки (рис.2) определить размеры сечения : двутавровое сечение ‒номер двутавра (рис.2а); прямоугольно сечение‒ высоту h и ширину b (рис.2б). Сравнить балки с указанными формами поперечного сечения по расходу материала (по массе). Указать наиболее рациональное сечение по расходу материала.

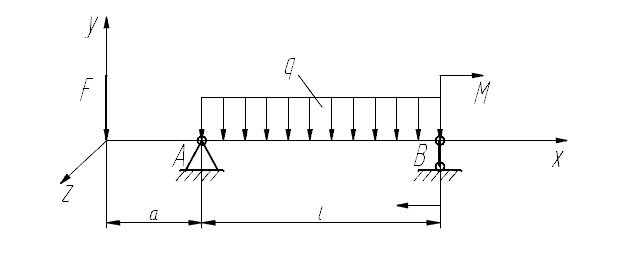

Рис.1

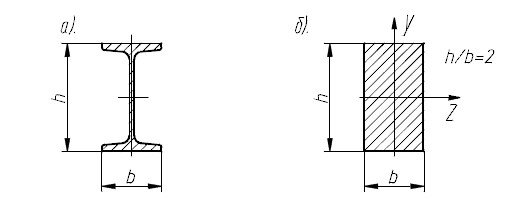

Рис.2
Ответ
1. Изображаем расчетную схему балки с указание м численных значений сил F,q, момента М, линейных размеров (рис.3а)

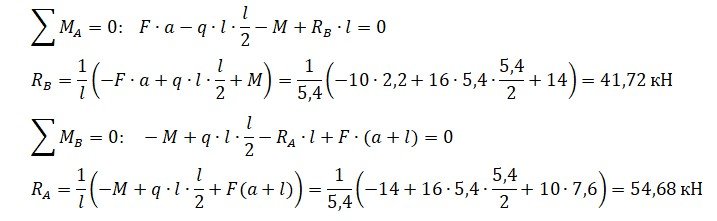

2. Определяем реакции опор балки А и В из уравнений равновесия статики
Реакции опор показываем на расчетной схеме балки (рис.3а )
3. Разбиваем балку на участки так, чтобы в пределах каждого участка характер внешней нагрузки не изменился
Номера участков указываем на схеме-1,2
4. Методом с...
