Необходимо выполнить расчеты на прочность и жесткость: определить внутренние силовые факторы по участкам и построить эпюры.

Дата добавления: 26.05.2024

Условие задачи

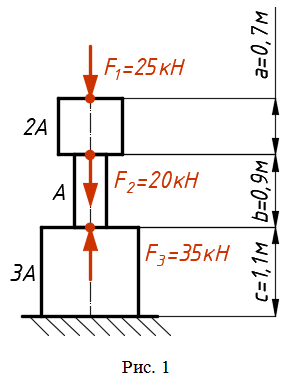

Для заданной расчетной схемы (рис. 1) необходимо выполнить расчеты на прочность и жесткость: определить внутренние силовые факторы по участкам и построить эпюры, определить положение опасного сечения, из условия прочности подобрать размеры поперечных сечений, определить деформации каждого из участков в отдельности, построить эпюры перемещения сечений.

Марка стали:



Ответ

Определение внутренних усилий и напряжений:

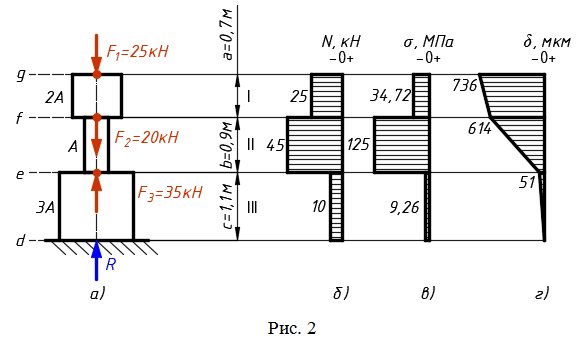

В защемлении возникает опорная реакция (рис. 2, а), вычислять которую нет необходимости, поскольку внутренние усилия можно определить, рассматривая брус со свободного конца. Методом сечений находим внутренние усилия на каждом из участков, проецируя силы на продольную ось бруса:

Потяни
