решение задачи на тему:

Определение центра тяжести несимметричного сечения, состоящего из прокатных профилей. Для заданного поперечного сечения, состоящего из швеллера и двутавра (рис.1), требуется:

Дата добавления: 28.07.2024

Условие задачи

Определить центр тяжести несимметричного сечения, состоящего из прокатных профилей.

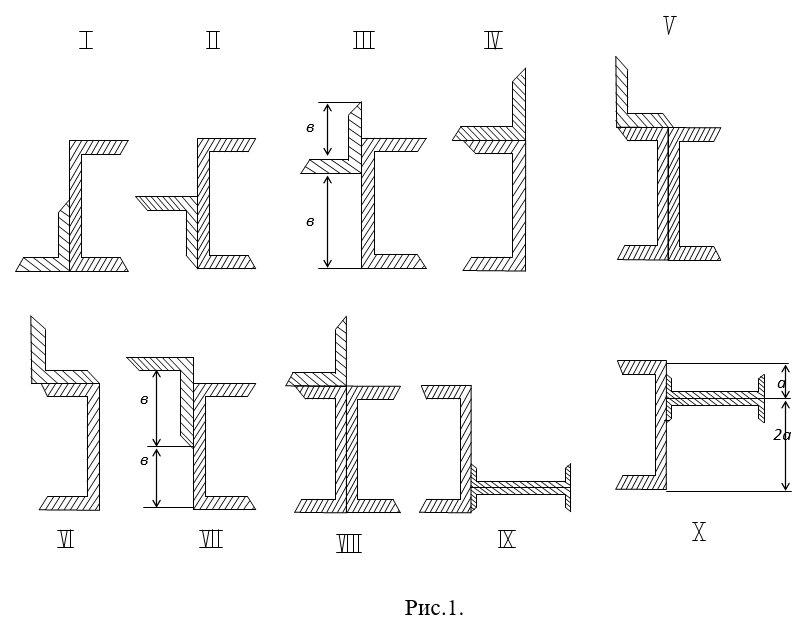

Для заданного поперечного сечения, состоящего из швеллера и равнобокого уголка, или из двутавра и равнобокого уголка, или из швеллера и двутавра (рис.1), требуется:

1) определить положение центра тяжести;

2) вычертить сечение в масштабе 1:2 и указать на нем все размеры в числах и все оси.

Исходные данные: швеллер - 30, равнобокий уголок - 90*90*7, двутавр - 24а.

Ответ

1) Вычертить сечение в масштабе (рис.1).

2) Разбить на простейшие фигуры:

1. Швеллер №30: h=30 см, b=10 см, z0=2,52 см, A1=40,5 см2,

2. Двутавр №24a: h=24 см, b=12,5 см , A2=37,5 см2,

3) В каждой фигуре найти собственный центр тяжести C1 и C2 , провести ...
