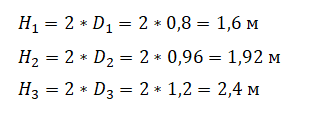

Определить диаметр, высоту, площадь поперечного круглого сеченияи вес каждого участка бетонной колонны, приняв значение внешней силы, равное удвоенному весу нижней ступени колонны

Поперечное сечение стержня состоит из стандартных профилей проката: равнобокого уголка 70х70х6 и неравнобокого уголка 200х15х12 (рис. 3.1). Требуется: 1.Определить положение центра тяжести поперечного сечения.

Установить, при каком значении момента Х угол поворота правого концевого сечения вала равен нулю; 2) для найденного значения Х`построить эпюру крутящих моментов; 3) при заданном значении определить диаметр вала из расчета на прочность и округлить его.

Определить напряжение и проверить прочность тяги 6-7 двойного управления рулем высоты при действии на каждую штурвальную колонку (рис. 10.29) расчетной нагрузки Рр=1,8 кН в двух направлениях, если H=0,8 м, r=0,08 м, l6-7=1,2 м.
