Условие:
Определить допускаемую нагрузку [q] для составного сечения

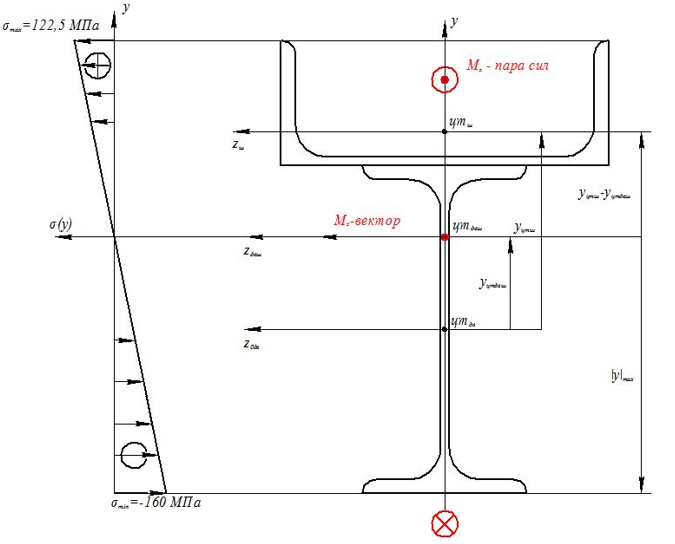

Рис. составное сечение с вертикальной осью симметрии (двутавр + швеллер)
1. Исходные данные
Расчетная фигура поперечного сечения состоит из двутавра и швеллера, номер двутавра:
момент инерции двутавра
площадь двутавра
(таблица ГОСТ); номер швеллера:
; момент инерции швеллера
; площадь швеллера
(таблица ГОСТ);
1. Определите положение центра тяжести и проходящей через ЦТ (центр тяжести) главной центральной оси инерции zдвш, где дв - двутавр, ш - швеллер.
2. Определение осевого момента инерции Iz и осевого момента сопротивления Wzmin составной фигуры (двутавр+швеллер).
3. Определение грузоподъемности балки [q] при [σ] = 160 МПа.
Решение:
1. Определение положения центра тяжести и проходящей через ЦТ главной центральной оси инерции zдвш.
Используем формулу для определения координаты центра тяжести сечения с вертикальной осью симметрии у:
где: - координата центра тяжести составной фигуры (двутавр + швеллер) относительно начальной оси , (рациональный произвольный выбор начальной оси предлагает ее прохождение через центр тяжести д...
