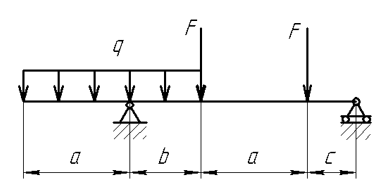

Определить и построить эпюры: крутящих моментов - Мкр, поперечных сил Q, подобрать сечение двутавра. Дано: F=16 кН,q=6 кН⁄м,M=16 кН⋅м,a=2,4 м,b=1,6 м,c=1,1 м.

Для заданной схемы балки требуется: 1) построить эпюры поперечных сил Qу и изгибающих моментов Мх, найти ;2) подобрать коробчатое (h = 2b, α = 0,8), кольцевое (α = 0,8) и двутавровое поперечные сечения при [σ] = 160 МПа;

Для выбранных размеров сечений бруса определить максимальные величины напряжений от нормальных и перерезывающих сил, не учтенных в проектировочном расчете и сделать вывод об их влиянии на прочность бруса.

К стальному валу приложены пары сил с моментами М1 и М2. Требуется определить из условия прочности неизвестные размеры вала, округлив их до ближайшей величины по ГОСТ 6636-69,
