  4. Определить избытки прочности сечения крыла самолета (рис. 10.14) нагруженного изгибающими моментами Mz = 150 кНм , My =  35...

Определить избытки прочности сечения крыла самолета (рис. 10.14) нагруженного изгибающими моментами Mz = 150 кНм , My =  35 кНм.

«Определить избытки прочности сечения крыла самолета (рис. 10.14) нагруженного изгибающими моментами Mz = 150 кНм , My =  35 кНм.»
  • Сопротивление материалов

Условие:

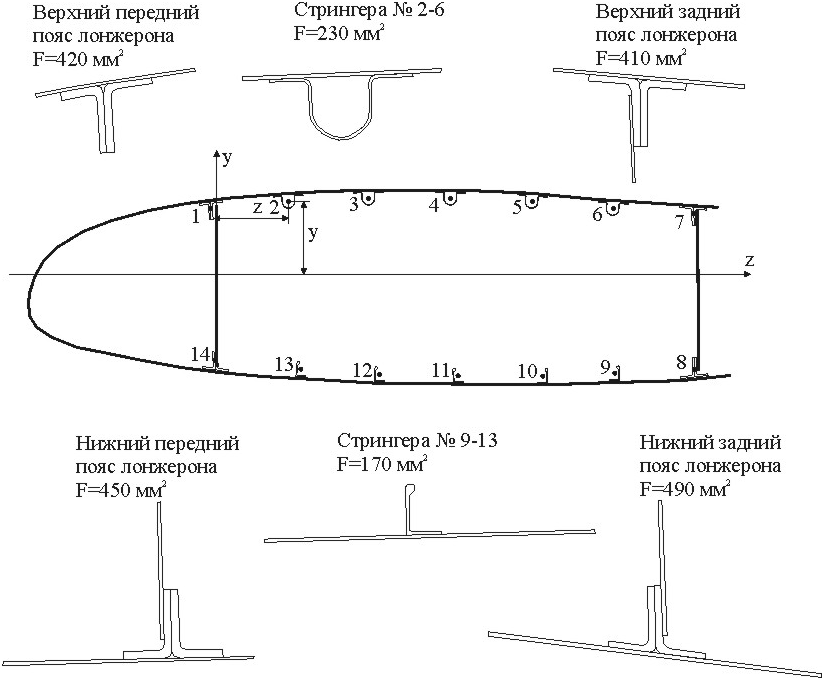

Определить избытки прочности сечения крыла самолета (рис. 10.14) нагруженного изгибающими моментами Mz = 150 кНм , My =  35 кНм. Считать, что изгибающие моменты воспринимаются поясами лонжеронов, стрингерами и прилегающими эффективными частями обшивки и стенок лонжеронов, площади поперечных сечений и координаты которых приведены в таблице 10.1. Допускаемые напряжения на растяжение [σ]р=300 МПа, а на сжатие [σ]сж=-350 МПа.



Рисунок 10.14

Решение:

1. Расчетное сечение представим в виде площадей сосредоточенных в центрах тяжести поясов лонжеронов, стрингеров и прилегающих эффективных частей обшивки и стенок лонжеронов, каждое из которых характеризуется площадью Fi, которая складывается из площади стрингера (пояса лонжерона) Fстр i и эффективной площади обшивки (стенки лонжерона) Fобш i. Также зададим координаты центров тяжести стрингеров (поясов лонжеронов) zi и yi в выбранной системе координат z-y (рис. 10.15).
