Определить относительное смещение δAB сечений A и B плоской замкнутой рамы приведенной на рисунке 7.43. Жесткость на изгиб EIz считать заданной и постоянной на всех участках рамы.
«Определить относительное смещение δAB сечений A и B плоской замкнутой рамы приведенной на рисунке 7.43. Жесткость на изгиб EIz считать заданной и постоянной на всех участках рамы.»
- Сопротивление материалов
Условие:
Определить относительное смещение δAB сечений A и B плоской замкнутой рамы приведенной на рисунке 7.43. Жесткость на изгиб EIz считать заданной и постоянной на всех участках рамы.

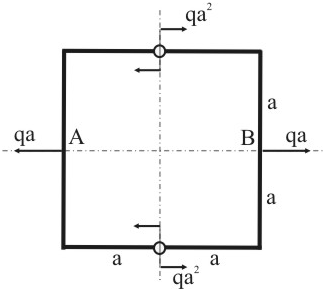

Рисунок 7.43
Решение:
1. Определим усилия в шарнирах, для чего разрежем раму по шарнирам и добавим неизвестные усилия X1, X5, X6, X10 (рис. 7.44).
Рисунок 7.44
Запишем уравнения равновесия:
а) для левой части рамы (рис. 7.44а):
X = -qa + X1 + X5 = 0
mom5 = qaa X12a = 0
а) для правой части рамы (рис. 7.44б):
X = qa - X10 - X6 = 0
mom10 = qaa X62a = 0
Решая уравнения совместно, получим:
X1 = X5 = X... = X = qa/2
