решение задачи на тему:

Определить перемещение и угол поворота для одного из сечений на границе между участками двумя способами – начальных параметров и энергетическим, результаты сравнить.

Дата добавления: 22.09.2024

Условие задачи

Параметр a: a=2 м.

Сечение: два швеллера №36.

Характеристики материала балки: σт=350 МПа; E=190000 МПа.

Требуется

1. Определить реакции опор и выполнить проверку найденных реакций.

2. Построить эпюры изгибающих моментов и перерезывающих сил в общем виде.

3. Из условия прочности по напряжениям изгиба найти значение допускаемой нагрузки [q].

4. Построить эпюры нормальных и касательных напряжений для опасных сечений.

5. Из условия прочности по нормальным напряжениям изгиба (для найденной нагрузки [q]) подобрать для балки прямоугольное сечение с отношением сторон h/b=2 и сплошное круглое сечение диаметром D, оценить рациональность сечений, сравнив массу балок с различными сечениями.

6. Определить перемещение и угол поворота для одного из сечений на границе между участками двумя способами – начальных параметров и энергетическим, результаты сравнить.

Для расчетов принять коэффициент запаса прочности n=1,5.

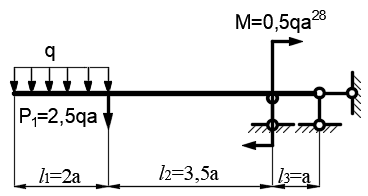

Рис. 5

Ответ

1. Определение реакций опор

Определим реакции опор (рис. 7) из уравнений равновесия:

Проверка:

2. Построение эпюр изгибающих моментов М и перерезывающих сил Q

Разбиваем схему на три участка (рис. 6).

Участ...
