В опасных сечениях определить напряжения – максимальные касательные от Q и нормальные от N, сделать вывод о влиянии этих напряжений на прочность.

Дата добавления: 22.09.2024

Условие задачи

Рис 9

Сечение: два швеллера.

Характеристики материала балки: σт=220 МПа; E=200000 МПа.

Требуется

1. Определить реакции опор и выполнить проверку найденных реакций.

2. Построить эпюры изгибающих моментов M, перерезывающих сил Q и нормальных сил N, выполнить проверку правильности построения эпюр методом вырезания узлов.

3. Из условия прочности по нормальным напряжениям изгиба подобрать номер прокатного профиля сечения.

4. В опасных сечениях определить напряжения – максимальные касательные от Q и нормальные от N, сделать вывод о влиянии этих напряжений на прочность.

5. Определить смещение одного из сечений энергетическим способом, пренебрегая влиянием сил N и Q.

Для расчетов принять коэффициент запаса n=1,5.

Ответ

1. Определение реакций опор

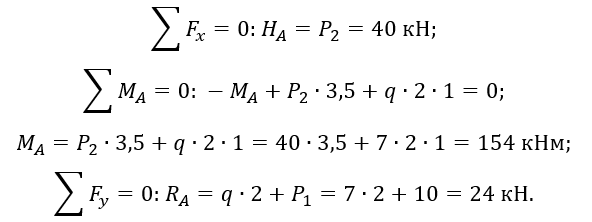

Определяем опорные реакции (рис. 10) из уравнений равновесия:

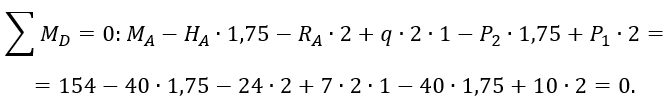

Проверка:

2. Построение эпюр изгибающих моментов M, перерезывающих сил Q и нормальных сил N

Разбиваем раму на три ...
