Определить положение центра тяжести. Вычислить моменты инерции относительно центральных осей. Определить положение главных центральных осей инерции.
«Определить положение центра тяжести. Вычислить моменты инерции относительно центральных осей. Определить положение главных центральных осей инерции.»
- Сопротивление материалов
Условие:
1.Определить положение центра тяжести.
2.Вычислить моменты инерции относительно центральных осей.
3.Определить положение главных центральных осей инерции.
4.Вычислить главные моменты инерции.
5.Построить эллипс инерции.
Данные к расчёту:

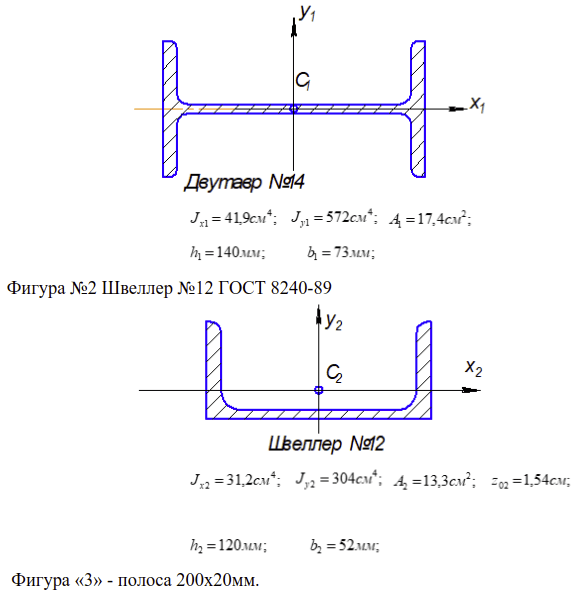

Фигура №1 Двутавр №14 ГОСТ 8239-89
Табличные осевые моменты инерции относительно осей «х» и «у» -для швеллера №12 и двутавра №14 меняем местами, так как швеллер и двутавр повёрнуты на 900.
Решение:

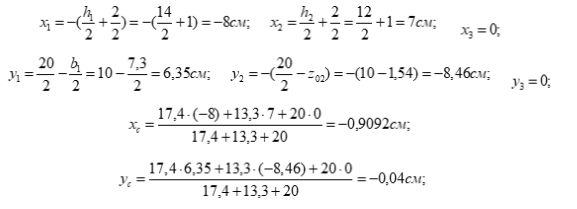

1.Положение центра тяжести сечения относительно осей х и у.

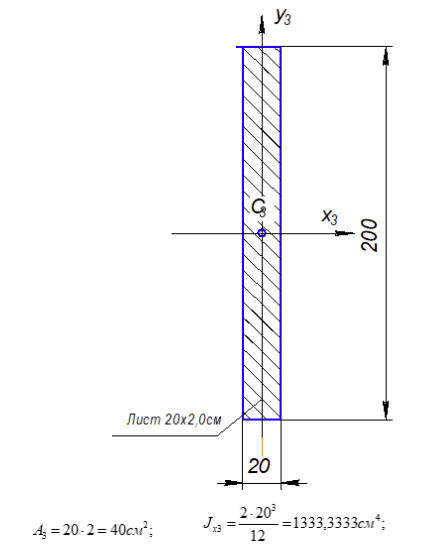

Координаты центров тяжести по оси х. Начало координат совпадает с центром тяжести фигуры №3.
Указываем положение центра тяжести сечения на чер...
