Определить прогиб сечения A и угол поворота сечения В консольно закрепленной балки (рис. 3.87а). Жесткость EIz по длине балки принять постоянной.
«Определить прогиб сечения A и угол поворота сечения В консольно закрепленной балки (рис. 3.87а). Жесткость EIz по длине балки принять постоянной.»
- Сопротивление материалов
Условие:

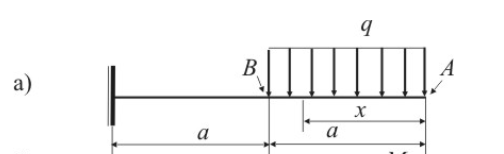

Определить прогиб сечения A и угол поворота сечения В консольно закрепленной балки (рис. 3.87а). Жесткость EIz по длине балки принять постоянной.
Решение:

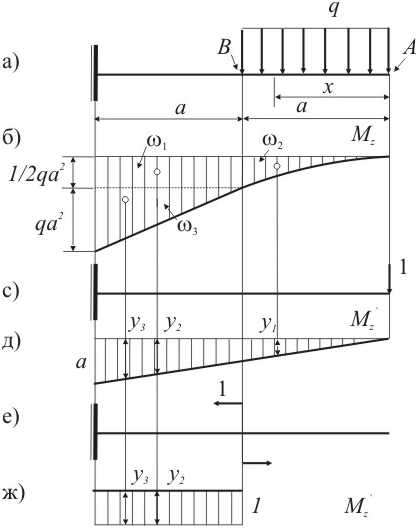

Построим эпюры изгибающих моментов от заданных нагрузок Mz (рис. 3.87б), а затем от единичной силы Mz`, приложенной к концу консоли в сечении А (рис. 3.87д) и от единичной пары Mz`, приложенной в сечении В (рис. 3.87ж).
Рисунок 3.87
Для определения прогиба точки А надо перемножить эпюры от заданной нагрузки Mz (рис.3.87б) и единичной силы Mz` (рис. 3.87д). Разобьем основную эпюру на параболическ...
