  4. Определить размеры прямоугольного поперечного сечения при отношении h /b = 2 и [σ] = 8 МПа. Найти наибольшие касательные н...

Определить размеры прямоугольного поперечного сечения при отношении h /b = 2 и [σ] = 8 МПа. Найти наибольшие касательные напряжения τ max, а также касательные напряжения в т.С

«Определить размеры прямоугольного поперечного сечения при отношении h /b = 2 и [σ] = 8 МПа. Найти наибольшие касательные напряжения τ max, а также касательные напряжения в т.С»
  • Сопротивление материалов

Условие:

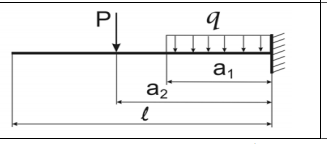

Для данной расчетной схемы деревянной балки требуется:
Написать выражения Qy и МХ для каждого участка балки в общем виде (в долях ql и ql2 ), построить их эпюры и найти максимальные значения |Qy max | и |MX max |.
Определить размеры прямоугольного поперечного сечения при отношении h /b = 2 и [σ] = 8 МПа.
Найти наибольшие касательные напряжения τ max , а также касательные напряжения в т.С, находящейся на расстоянии h/4 от нейтральной оси. Построить эпюру касательных напряжений по высоте сечения.
Определить на свободном конце угол поворота «θ» сечения и прогиб «у» аналитическим и методом Верещагина в общем виде (в долях ql3/EJ и ql4/EJ) , а также в радианах и сантиметрах соответственно.

Решение:

1) Определение реакций

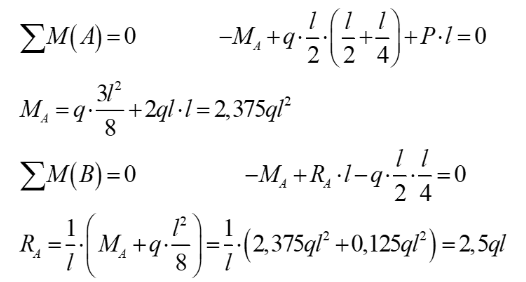

Обозначим точку глухой заделки буквой А. При таком способе крепления в заделке возникают реактивный момент МA и реактивная сила RA.

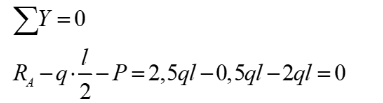

Проверка:

Результат 0 показывает, что реакции ...
