Определить реакции опор и выполнить проверку. Построить эпюры продольных сил, поперечных сил и изгибающих моментов в поперечных сечениях рамы. Выполнить проверку правильности построения эпюр методом вырезания узлов.
- Сопротивление материалов
Условие:

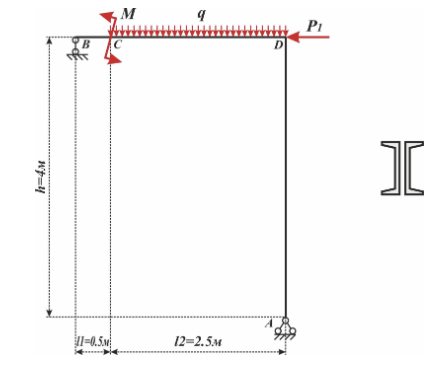

Для заданной стальной плоской рамы требуется:

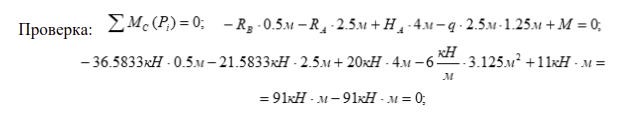

Определить реакции опор и выполнить проверку.
Построить эпюры продольных сил, поперечных сил и изгибающих моментов в поперечных сечениях рамы.
Выполнить проверку правильности построения эпюр методом вырезания узлов.
Из условия прочности по нормальным напряжениям изгиба подобрать размеры поперечного сечения.
В опасных сечениях определить максимальные касательные напряжения от перерезывающих сил и нормальные напряжения от нормальных сил. Оценить влияние этих напряжений на прочность.
Определить смещение одного из сечений, используя энергетический метод.
Решение:

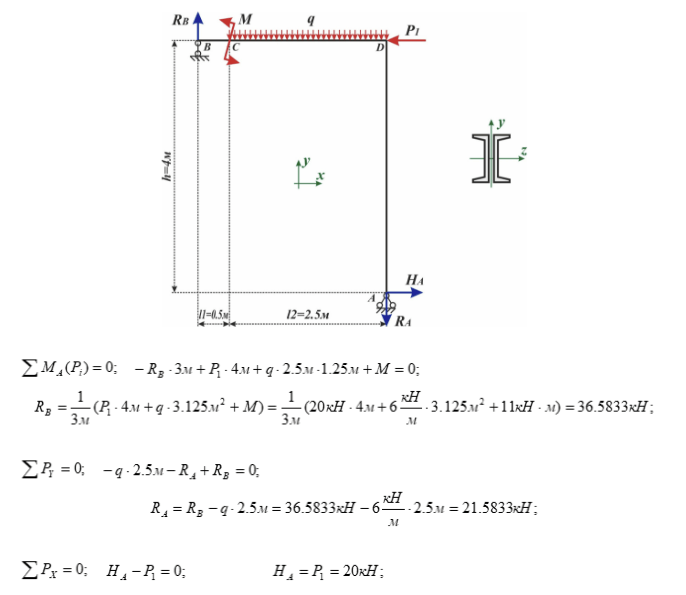

Определим реакции опор рамы из уравнений равновесия рамы.
Разобьем раму на 3 участка и запишем уравнения для поперечных сил , продольных сил и изгибающих моментов на каждом участке.
