Определить реакции в стержнях АС и ВС  (рис. 1,а). Подобрать сечение стержней: для стержня ВС в виде трубы с соотношение диаметров d/D=0,8, для стержня АС – квадратное сечение, если допускаемое напряжение на сжатие 160 МПа, на растяжение 100 МПа.

«Определить реакции в стержнях АС и ВС  (рис. 1,а). Подобрать сечение стержней: для стержня ВС в виде трубы с соотношение диаметров d/D=0,8, для стержня АС – квадратное сечение, если допускаемое напряжение на сжатие 160 МПа, на растяжение 100 МПа.»
  • Сопротивление материалов

Условие:

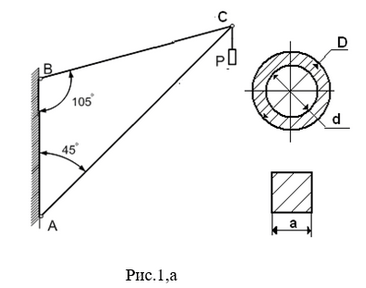

Определить реакции в стержнях АС и ВС  (рис. 1,а). Подобрать сечение стержней: для стержня ВС в виде трубы с соотношением диаметров d/D=0,8, для стержня АС – квадратное сечение, если допускаемое напряжение на сжатие  = 160 МПа, на растяжение  =100 МПа.





Решение:

Дано:

Р = 10 кН;

d/D=0,8;

Найти:

а-?

1. Объект равновесия точка С;

2. Обрываем связи заменяя их реакциями этих связей, направленными вдоль стержней (рис. 1,б). При этом предполагаем, что оба стержня растянуты, то есть усилия направлены от точки С.

3. Направляем оси координат Х и У, принимая ось Х перпендикулярно стержню АС.

4. Составляем уравнения равновесия плоской сходящейся системы сил, прило...
