Определить удлинения участков стержня, построить эпюру смещений поперечных сечений, принимая за положительное направление смещение от опоры.
«Определить удлинения участков стержня, построить эпюру смещений поперечных сечений, принимая за положительное направление смещение от опоры.»
- Сопротивление материалов
Условие:

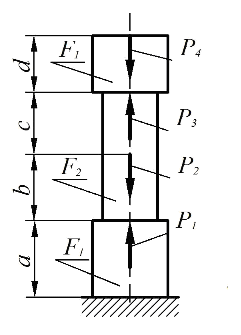

Для заданного ступенчатого стержня требуется:
1) определить реакции опор, построить эпюру нормальных сил;
2) из условия прочности определить требуемую площадь сечения;
3) построить эпюру нормальных напряжений;
4) определить удлинения участков стержня, построить эпюру смещений поперечных сечений, принимая за положительное направление смещение от опоры.
Для расчетов принять коэффициент запаса прочности n= 3.

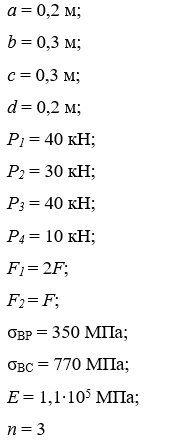

Исходные данные:
Решение:
1. Рассмотрим равновесие стержня, отбросим опору и заменим ее действие реакцией R. Составим уравнение равновесия и определим реакцию опоры:
Разбиваем стержень на участки. Определяем продольную силу по участкам.
