Условие:

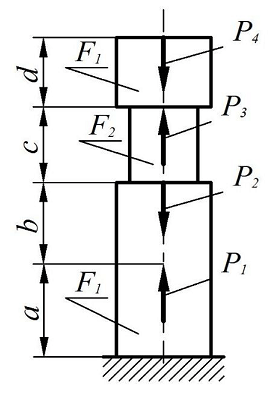

Для заданного ступенчатого стержня требуется:
1) определить реакции опор, построить эпюру нормальных сил;
2) из условия прочности определить требуемую площадь сечения;
3) построить эпюру нормальных напряжений;
4) определить удлинения участков стержня, построить эпюру смещений поперечных сечений, принимая за положительное направление смещение от опоры.
Для расчетов принять коэффициент запаса прочности n= 3.

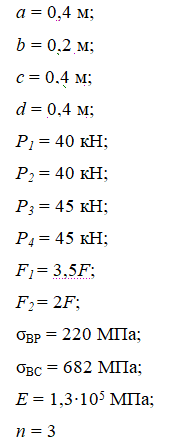

Исходные данные:
Решение:
Дано:
1. Рассмотрим равновесие стержня, отбросим опору и заменим ее действие реакцией R. Составим уравнение равновесия и определим реакцию опоры:
Разбиваем стержень на участки. Определяем продольную сил...
