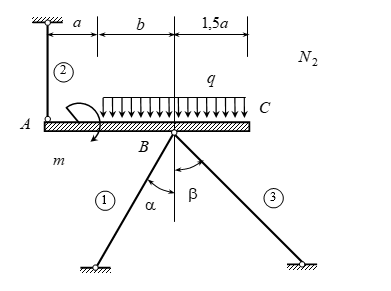

Определить усилия в стержнях Схема F , кН 10 m , кНм 8 q, кН/м 10 a , м 0,6 λ , м 1,5 Каждый стержень рассекаем плоскостью, перпендикулярной к его оси

Определить прогиб сечения A и угол поворота сечения В консольно закрепленной балки (рис. 3.87а). Жесткость EIz по длине балки принять постоянной.

Подобрать двутавровое сечение стальной двухопорной балки из условия прочности. Вычертить балку в масштабе. Рассчитать реакции в опорах. Рассчитать и построить эпюры поперечных сил QY и MZ и изгибающих моментов для каждого участка.

Для заданной схемы балки требуется: 1. Построить эпюры поперечных сил и изгибающих моментов. 2. Из условия прочности на изгиб подобрать стальную балку двутаврового поперечного сечения.
