Определить вертикальное смещение δA точки A фермы приведенной на рисунке 7.40. Жесткость EF считать заданной и постоянной для всех стержней фермы.

«Определить вертикальное смещение δA точки A фермы приведенной на рисунке 7.40. Жесткость EF считать заданной и постоянной для всех стержней фермы.»
  • Сопротивление материалов

Условие:

Определить вертикальное смещение δA точки A фермы приведенной на рисунке 7.40. Жесткость EF считать заданной и постоянной для всех стержней фермы.

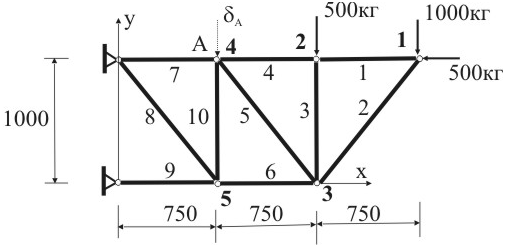

Рисунок 7.40

Усилия N в стержнях от внешней нагрузки :

N1=250 кг,     N2=-1250 кг,  N3=-500 кг,    N4=250 кг,      N5=1875 кг,

N6=-2625 кг,  N7=1375 кг,    N8=1875 кг,    N9=-3750 кг,  N10=-1500 кг

Решение:

Приложим единичное усилие в вертикальном направлении к узлу A (рис. 7.41) и определим методом выделения узлов усилия в стержнях рамы N:
