Определить внешние моменты, закручивающие вал. Построить эпюру крутящего момента для вала. Определить диаметр вала с помощью условия прочности и условия жесткости
«Определить внешние моменты, закручивающие вал. Построить эпюру крутящего момента для вала. Определить диаметр вала с помощью условия прочности и условия жесткости»
- Сопротивление материалов
Условие:

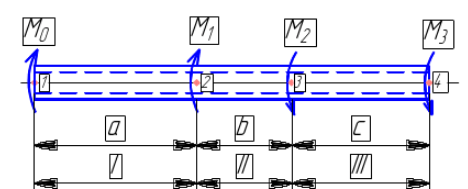

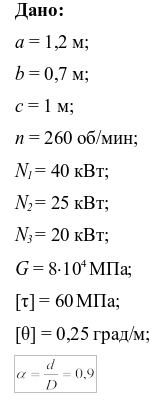

Стальной вал трубчатого сечения находится под действием 4-х скручивающих моментов, которым соответствуют передаваемые мощности. Требуется:
1. Определить внешние моменты, закручивающие вал.
2. Построить эпюру крутящего момента для вала.
3. Определить диаметр вала с помощью условия прочности и условия жесткости по заданным величинам допускаемого касательного напряжения и допускаемого погонного угла закручивания.
4. Построить эпюру углов закручивания по длине вала.
5. Исследовать напряженное состояние элемента, расположенного на поверхности вала в окрестности точек первого участка.
Решение:

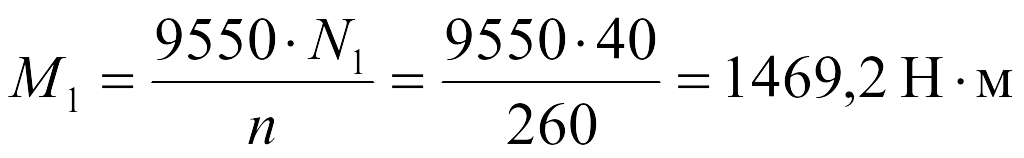

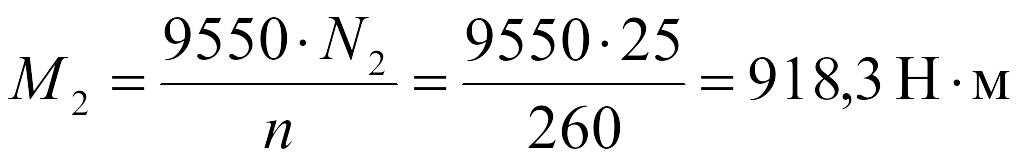

1. Определим скручивающие моменты.
