  4. От электродвигателя на вал 1 передается мощность Р=20 кВт. С вала 1 поступает на вал 2 мощность P1=15 кВт и к рабочим маши...

От электродвигателя на вал 1 передается мощность Р=20 кВт. С вала 1 поступает на вал 2 мощность P1=15 кВт и к рабочим машинам мощности Р2=1 кВт и Р3=3 кВт, с вала 2 к рабочим машинам поступают мощности Р4=7 кВт, Р5=4 кВт и Р6=4 кВт (рис. 10.6).

«От электродвигателя на вал 1 передается мощность Р=20 кВт. С вала 1 поступает на вал 2 мощность P1=15 кВт и к рабочим машинам мощности Р2=1 кВт и Р3=3 кВт, с вала 2 к рабочим машинам поступают мощности Р4=7 кВт, Р5=4 кВт и Р6=4 кВт (рис. 10.6).»
  • Сопротивление материалов

Условие:

От электродвигателя на вал 1 передается мощность Р=20 кВт. С вала 1 поступает на вал 2 мощность P1=15 кВт и к рабочим машинам мощности Р2=1 кВт и Р3=3 кВт, с вала 2 к рабочим машинам поступают мощности Р4=7 кВт, Р5=4 кВт и Р6=4 кВт (рис. 10.6). Определить диаметры валов d1 и d2 из условий прочности и жесткости, если [τ]=25 Н/мм2, [θ]=0,25 град/м. Сечения валов 1 и 2 считать по всей длине постоянными. Модуль сдвига материала валов G=8*1010 Н/м2. Частота вращения вала электродвигателя n=970 об/мин; диаметры шкивов D1=200 мм, D2=400 мм, Dз=200 мм, D4=600 мм.

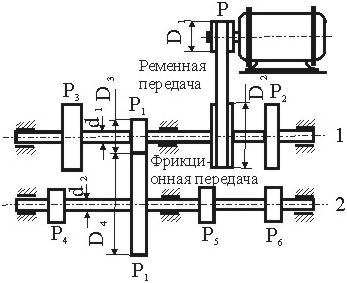

Рисунок 10.6

Решение:

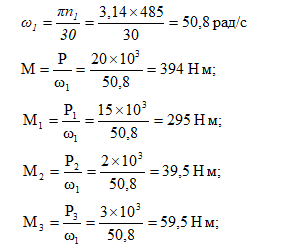

1. Определим частоту вращения, угловую скорость вала 1 и внешние крутящие моменты М1, М2, М3. На вал поступает мощность P, а с вала снимаются мощности P1, P2, P3.

2. Строим расчетную схему вала 1 и эпюру крутящих моментов для вала (рис. 10.7). При этом, двигаясь от левого конца вала, условно считаем моменты, соответствующие мощностям Р3 , Р1 и Р3 положительными, а Р ‑ отрицательным. Расчетный...
