Условие задачи
Плоский изгиб стержней.

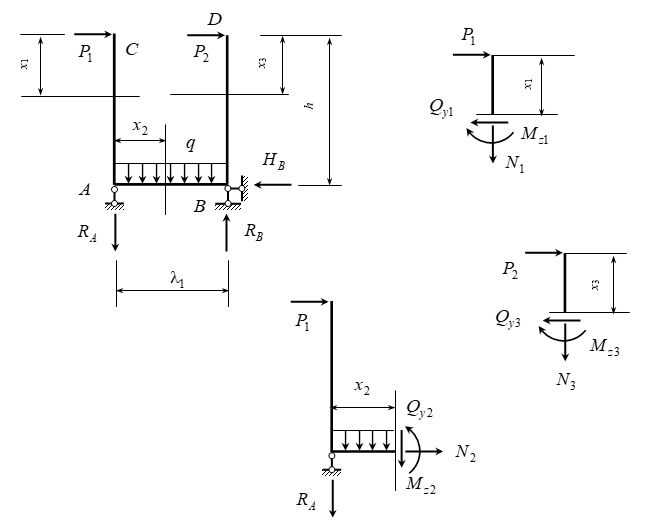

Для заданной стальной рамы:
определить реакции опор и выполнить проверку найденных реакций;

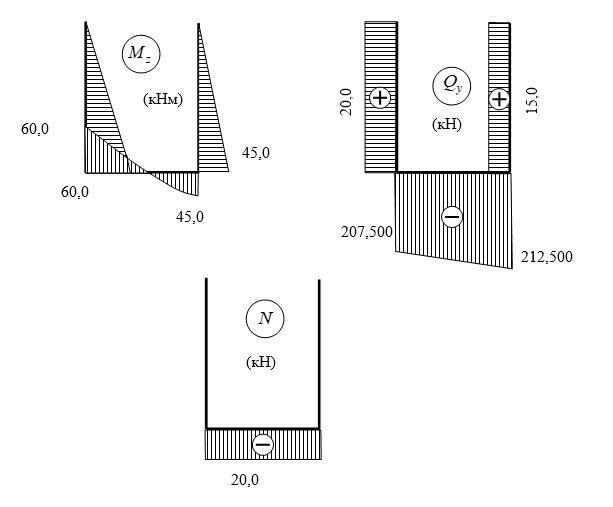

построить эпюры нормальной N и перерезывающей Qy сил, изгибающего момента Mz, выполнить проверку правильности построения эпюр методом вырезания узлов;
из условия прочности по нормальным напряжениям изгиба подобрать номер прокатного профиля сечения;
в опасных сечениях определить напряжения максимальные касательные от Qy, нормальные от N, сделать вывод о влиянии этих напряжений на прочность; определить смещение одного из сечений энергетическим методом, пренебрегая влиянием сил N и Qy.
Для расчетов принять коэффициент запаса прочности n = 1,5. Если максимального номера прокатного профиля заданного типа не хватает для обеспечения прочности, взять несколько таких сечений
Ответ
Определяем опорные реакции.
