Подобрать двутавровое сечение стальной двухопорной балки из условия прочности. Вычертить балку в масштабе. Рассчитать реакции в опорах. Рассчитать и построить эпюры поперечных сил QY и MZ и изгибающих моментов для каждого участка.

Дата добавления: 02.09.2024

Условие задачи

Подобрать двутавровое сечение стальной двухопорной балки из условия прочности.

1. Вычертить балку в масштабе.
2. Рассчитать реакции в опорах.
3. Рассчитать и построить эпюры поперечных сил QY и MZ и изгибающих моментов для каждого участка.
4. Определить номер двутавра из условия прочности. Допускаемое напряжение
 Исходные данные

l = 1,8 м, q = 15 кН/м, Р = 18 кН, М = 15 кН*м.

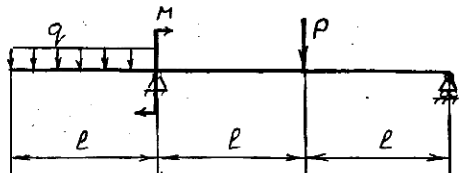

                                     Заданная схема



Ответ

1. Определение реакций опор.

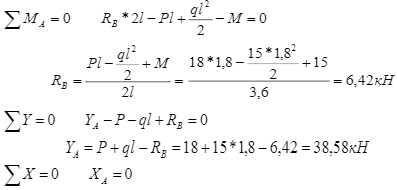

Заменим наложенные на балку связи реакциями связей, при этом учтем, что в шарнирной неподвижной опоре внешние силы могут вызвать реакции YA, XA, а в подвижной шарнирной опоре реакцию RB. Определим опорные реакции, используя уравнения равновесия:

Выполним проверку:
