Подобрать из условия прочности по нормальным напряжениям (16 кН/см2) балку круглого поперечного сечения для схемы a и балку двутаврового поперечного сечения для схемы б.

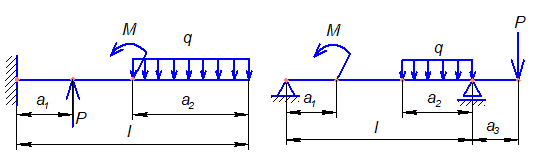

Для двух заданных схем балок требуется:

1) построить эпюры перерезывающих сил Q_y  и изгибающих моментов  M_z;

2) подобрать из условия прочности по нормальным напряжениям балку круглого поперечного сечения для схемы a и балку двутаврового поперечного сечения для схемы б;

3) проверить прочность подобранных балок по касательным напряжениям

Исходные данные:

М = 6 кH·м;

q = 12 кH/м;

Р = 4 кH;

l = 5 м;

a₁ = 0,7l;

a₂ = 0,4l;

a₃ = 0,4l;
