Подобрать прочные размеры и оценить экономичность подобранных сечений. Вычертить схему балки с указанием числовых данных. Определить внутренние усилия по участкам и построить эпюры Q и М с указанием характерных координат.
«Подобрать прочные размеры и оценить экономичность подобранных сечений. Вычертить схему балки с указанием числовых данных. Определить внутренние усилия по участкам и построить эпюры Q и М с указанием характерных координат.»
- Сопротивление материалов
Условие:
Подобрать прочные размеры и оценить экономичность подобранных сечений.

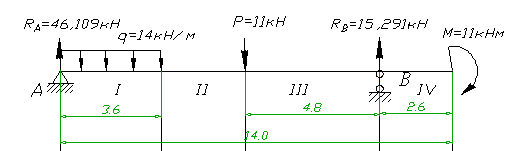

1. Вычертить схему балки с указанием числовых данных.

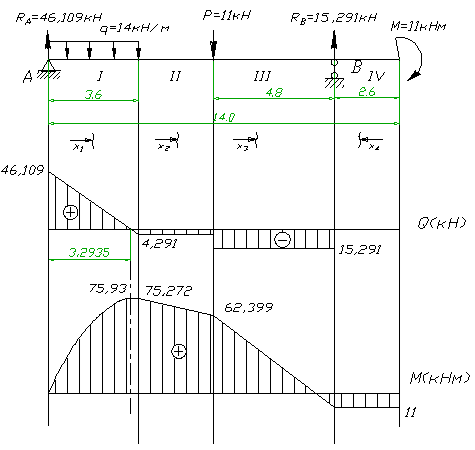

2. Определить внутренние усилия по участкам и построить эпюры Q и М с указанием характерных координат.
3. Из условия прочности подобрать прочные размеры поперечных усилий стальной балки: круглое (d), прямоугольное (h:b=2), квадратное (b x b) и двутавровое.
4. Оценить экономичность подобранных сечений.
Исходные данные:
a=3,6 м, b=4,8 м, c=2,6 м
l=14 м, M=11 кНм, P=11 кН, q=14 кН/м
Решение:
1.
2.Определяем реакции опор.
Сумма моментов относительно опоры А:
