Условие задачи
В статически определимой балке:
1. Подобрать размеры из расчета по нормальным напряжениям для прямоугольного (h/b=2, [σ]=14 МПа,[τ]=8 МПа); круглого ([σ]=14 МПа, τ]=8 МПа); кольцевого (dв/dн=0,8, [σ]=160, [τ]=100 МПа); двутаврового ([σ]=160 МПа. [τ]=100 МПа) сечений.
2. Проверить прочность по касательным напряжениям.
Дано: Схема №2, F = 20 кН, М1= 5 кН*м, M2 = 15 кН/м, q2 = 5 кН/м, l1 = 1 м, l2 = 2 м, l3 = 1 м. ,
Ответ

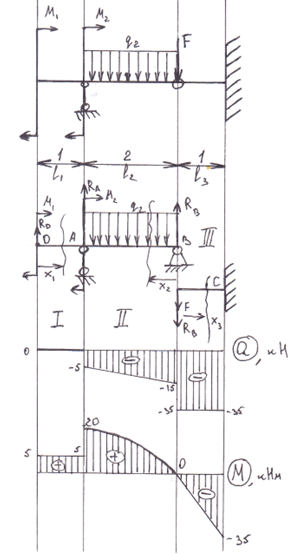

Рисунок 3.1 Расчетная схема, эпюры поперечных сил и изгибающих моментов

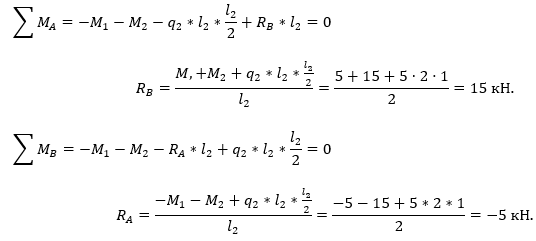

1. Определим неизвестные опорные реакции из условия равновесия.
Рассмотрим среднюю часть балки (AB).
Рассматривая левую часть бал...
