Условие:
Подобрать требуемый профиль поперечного сечения стержней «АВ» и «ВС» шарнирно-стержневой конструкции, если они изготовлены из стали. Выполнить проверку прочности принятого сечения, учитывая условие оптимальной металлоёмкости, при заданном допускаемом напряжении. Сечение - круг.

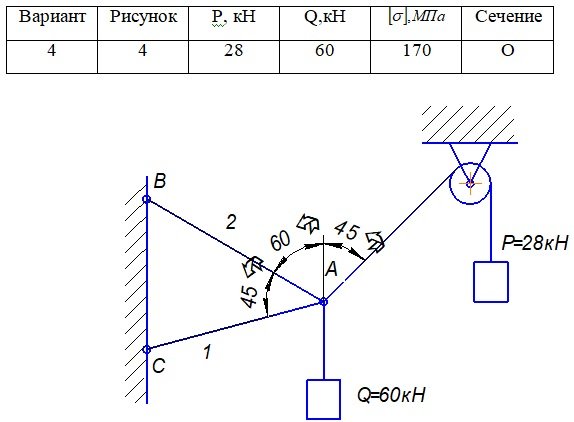

Таблица 2. Исходные данные к задаче.
Рис.2 Исходная схема.
Решение:

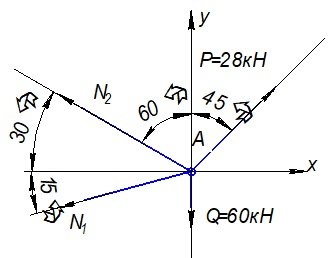

1. Рассмотрим равновесие узла А. Приложим внешние силу Р, Q и реакции стержней N1 и N2. Составляем расчётную схему. Выбираем рациональное расположение координатных осей.
2. Составляем два уравнения равновесия для аналитического определения реакций связей:
