Условие:
Поместить дополнительную шарнирную опору на середину заданной балки (рис.8.1) и сделать расчёт на прочность образованной таким образом системы.
Данные для расчета:
Рис.8.1
Решение:

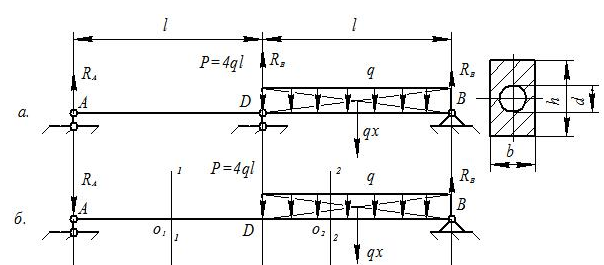

Поместим в точку D шарнирно подвижную опору (рис. 8.1.а); при этом возникает дополнительная реакция RD , и балка становится статически неопределимой. Подобные задачи решаются путем составления канонических уравнений, число которых равно количеству неизвестных параметров в предложенной схеме. В данном случае имеем одну неизвестную реакцию и одно каноническое уравнение:
Здесь X1 неизвестная реакция...
