Построить эпюру крутящих моментов для вала (рис. 3.3а), если момент МВ = 600 Нм, который подается на шкив В, равномерно распределяется между потребителями – шкивами А, С и D. Подобрать сечения участков вала, если допускаемые напряжения кручения

«Построить эпюру крутящих моментов для вала (рис. 3.3а), если момент МВ = 600 Нм, который подается на шкив В, равномерно распределяется между потребителями – шкивами А, С и D. Подобрать сечения участков вала, если допускаемые напряжения кручения»
  • Сопротивление материалов

Условие:

Построить эпюру крутящих моментов для вала (рис. 3.3а), если момент МВ = 600 Нм, который подается на шкив В, равномерно распределяется между потребителями – шкивами А, С и D. Подобрать сечения участков вала, если допускаемые напряжения кручения   Проверить углы закручивания вала, если длина каждого участка l = 0,4 м.

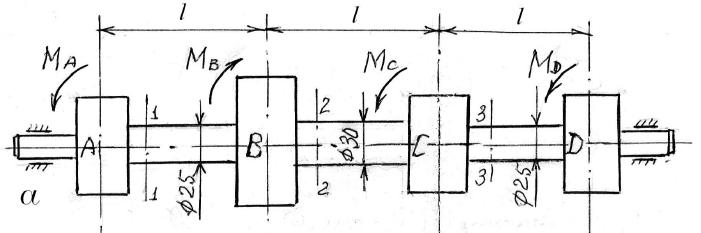

Рис.3.3а

Решение:

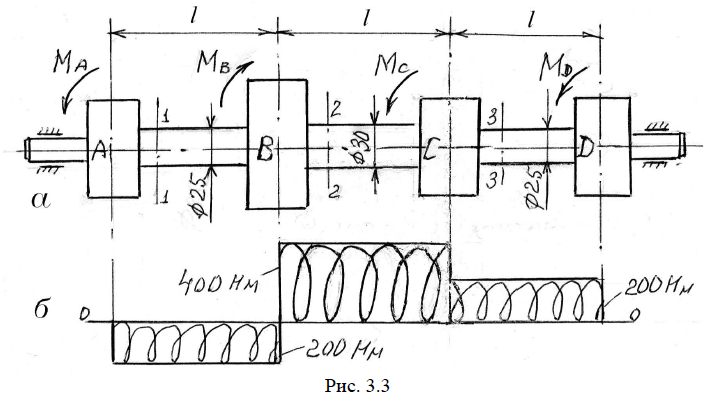

По условию примера каждый из потребителей получает один и тот же момент, то есть МА = МС = MD = 200 Нм. Условимся считать получаемый от двигателя момент положительным, а отдаваемые моменты отрицательными и найдем внутренние крутящие моменты на всех участках вала.

Если на участке АВ произвольно провести сечение 1-1, то слева от него будет действовать только отдаваемый потребителю момент МА. Крут...
