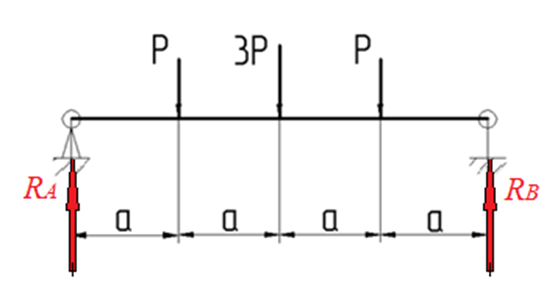

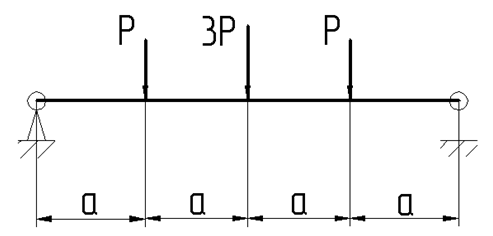

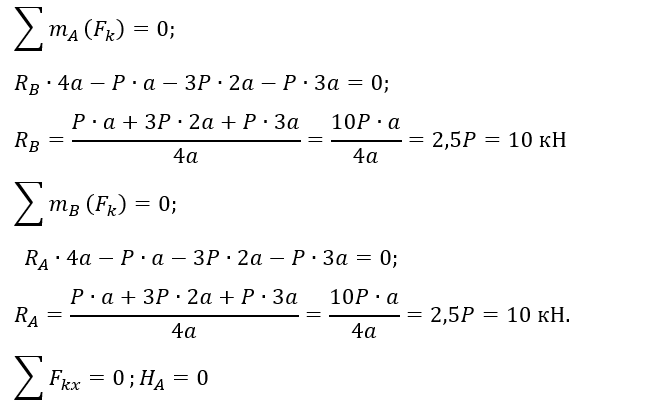

Построить эпюру. Определяем реакции опор. Для этого изобразим реакции на расчетной схеме и составляем уравнение равновесия балки для моментов относительно опоры:

Раскрыть статическую неопределимость и построить эпюру крутящих моментов . Подобрать размеры сечений, исходя из условий прочности. Построить эпюры ,а также эпюры распределения напряжений по поперечным сечениям участков.

Какой вид имеет эпюра продольных сил для стержня, нагруженного несколькими осевыми силами, приложенных в разных сечениях? Какие сечения называются опасными?

2. Для стержня изображенного на рис. 1 вычертить эпюры продольной силы N, напряжений σ и перемещений сечений δ, при следующих данных: F{1}=20 κ H, F{2}=40 κ H, A{1}=10 ~cm2, A{2}=20 ~cm2, L{1}=1 ~m, L{2}=2 M, E=2 * 105 M Па. Проверить прочность стержня,
