Условие:
Построить эпюру внутренних изгибающих моментов и упругую линию, подобрать балку двутаврового значения и определить прогиб балки посредине пролета балки, если [σ] = 160 МПа.

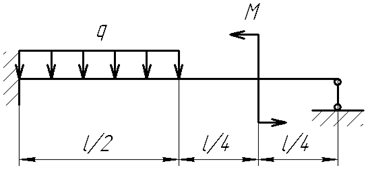

Дана консольная балка, на которую действуют: равномерно распределенная нагрузка q = 10 кН/м и момент М = 32 кН⋅м. Длины участков зависят от параметра l = 8 м.
Решение:

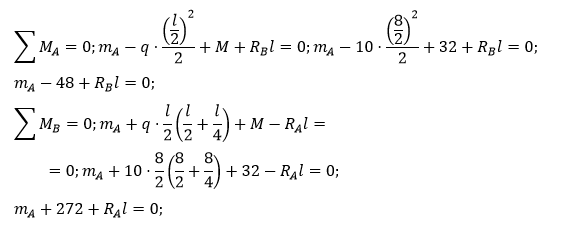

Определяем опорные реакции из уравнения статики:
Универсальное уравнение прогибов на пролете AB
При x = 0 yB = 0, при x = 8 м yB = 0
